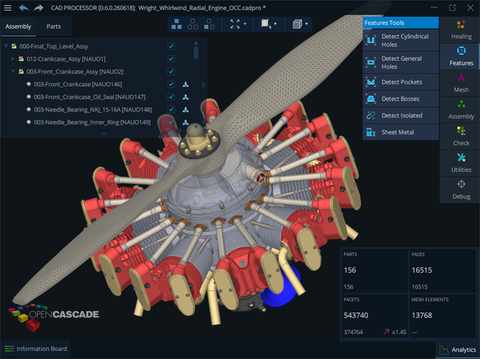

Cad Processor

• Otimize modelos CAD com dezenas de algoritmos tela.
• Use o processador CAD em plena capacidade.
• Preparação de cenas para Realidade Aumentada, Virtual e Mista.

• Simplificação da geometria para visualização do modelo 3D em dispositivos de baixo desempenho.
• Simplificando dados 3D para simulação numérica (geração de malha FEA, CFD).

• Proteção da propriedade intelectual - ocultando peças, deformação de detalhes, preservando a geometria externa.
• Controle de qualidade - comparação da peça fabricada com o modelo CAD de referência.
• Modelagem de um mock-up digital leve de peças ou montagens a partir de arquivos CAD pesados.
• Restauração e otimização da integridade de dados 3D para fabricação.
• Projeto de equipamento - simplificação da geometria de referência para processos de design.
• Preparação de componentes de chapa metálica para fabricação (geração de desenhos, estimativa de custo).

Сapacidades:

Operações de nível de montagem.

O processador CAD suporta hierarquia de produto nativo (conforme projetado), permitindo a capacidade de otimizar a montagem original do produto preservando todos os metadados (cores, camadas, PMI, materiais etc.). No nível de montagem, os usuários podem detectar e excluir peças invisíveis, pequenas e não sólidas (linhas de construção, vértices, etc.), localizar duplicatas e compartilhar partes (instanciar), peças vinculadas, montagem plana e hierarquia de montagem transversal. O recurso de ofuscação de montagem permite a deformação de uma montagem para proteção de propriedade intelectual. Uma peça ou submontagem pode ser extraída para um documento separado para reduzir o uso de memória e permitir que os usuários se concentrem em uma única peça de trabalho (por exemplo, para montagem).

Operações de cura em nível de peça.

Inconsistências nos dados 3D resultantes de diferentes valores de tolerância usados ​​em diferentes kernels de modelagem geométrica podem impedir o uso de alguns operadores de transformação. Portanto, a aplicação de um conjunto de algoritmos de pré-condicionamento (reparo) geralmente é necessária para desbloquear o processamento posterior da maquete digital importada. O processador CAD está disponível para operadores de reparo automático e manual. A funcionalidade de costura de face é usada para reconstruir o compartilhamento topológico entre faces adjacentes. O utilitário de remoção de faces tenta excluir uma face selecionada interativamente de um modelo e preencher seu lugar com extensões das faces vizinhas. Outros recursos de cura incluem detecção e preenchimento de lacunas, reconhecimento de geometria canônica, fusão de pequenas arestas e peças invertidas.

Operações de derrota em nível de peça.

A anulação permite a eliminação de recursos CAD específicos para simplificar os modelos sem perder toda a intenção do projeto. No nível da peça, o Processador CAD oferece as seguintes operações de simplificação: detecção e supressão de furos e bolsos, remoção de recursos isolados (bolsos, gravuras), repatching e remoção de faces. A identificação de cadeias de filetes com subsequente derretimento é uma funcionalidade altamente exigida, frequentemente utilizada nas indústrias mecânica, automotiva e aeroespacial. A supressão de furos permite eliminar os furos cegos e cilíndricos. Funciona para furos isolados que podem ser compostos por vários remendos. A anulação de furos ajuda a reduzir radicalmente o número de faces / facetas.

Operações de inspeção em nível de peça.

O processador CAD inclui uma ampla variedade de ferramentas para realizar a inspeção de modelos tanto visual quanto numericamente para avaliação de sua condição, localização de problemas e acompanhamento de resultados de simplificação. O conjunto de recursos da solução engloba inspeção de conteúdo, tolerâncias geométricas, caixa delimitadora de construção para se ter uma ideia básica sobre o tamanho espacial da peça. O utilitário de inspeção de arestas abertas exibe as arestas abertas de um modelo selecionado, o número de arestas compartilhadas por uma ou menos faces e limites livres. O verificador de inércia de massa emite volume, área de superfície, centro de massa e eixos de inércia dos objetos selecionados. Esses valores podem ser copiados para software externo para análise posterior. O processador CAD também permite verificar os modelos CAD quanto à qualidade da malha, auto-interseções ou desvios entre a malha e a peça.

Processamento de malha.

O processador CAD permite a interação entre a geometria B-Rep exata e as representações poligonais. Os seguintes operadores principais estão disponíveis para modelos de malha: visualização de facetas, geração de superfície e malha volumétrica, decimação e suavização de malha (suavização Laplaciana). O algoritmo de poliedrização permite reduzir o número de facetas enquanto preserva a forma de fibra da geometria de entrada. Este operador funciona melhor para simplificação de chicotes elétricos. A embalagem retrátil é uma forma de gerar malha de superfície com qualidade computacional, eliminando possíveis imperfeições do modelo. A construção de um casco convexo nos nós da malha agnóstica de cad ou de visualização pode funcionar tanto no modo de peça quanto no modo de montagem.

Operações de chapa metálica.

O trabalho em chapa de alta precisão requer soluções de simplificação e otimização CAD para trabalhar com quaisquer dados CAD para editar geometria, limpar dados corrompidos ou complexos e fornecer funcionalidade de chapa metálica de alta qualidade. O conjunto de recursos relacionados ao trabalho de chapa metálica do processador CAD permite o reconhecimento de flanges, dobras, saliências, orifícios e recortes em peças de chapa metálica, desdobrando e validando padrões planos precisos. A extração de propriedades (perímetros de furos, recortes, comprimentos de linhas de corte, etc.), espessura, tolerâncias de dobra e cálculo de raio ampliam a rica paleta de algoritmos. A solução permite otimizar o desenvolvimento de produtos e os processos de produção, minimizando o tempo de inatividade no chão de fábrica e calculando os custos de fabricação automaticamente.
